| Project Split Flap | |
| Name | Split Flap |
| Start | 2026 |
| Contact | Iron & Okarin |
| Website | https://git.ironsm4sh.nl/ironsm4sh/SplitFlapDisplay/-/tree/main/custom?ref type=heads |
| Information | Flip flap |
| Status | In Progress |
Split flap displays zijn cool; en we kunnen ze zelf maken! Dus dat zijn we gaan doen.

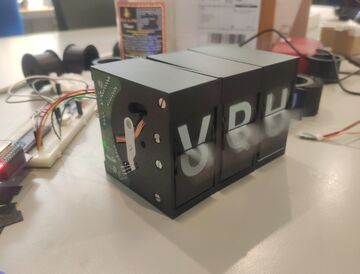

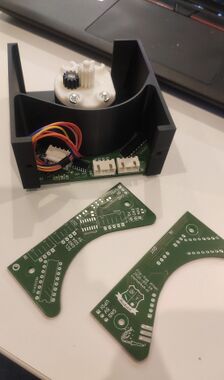

Zie hier onder een aantal work-in-progress afbeeldingen:
De split-flap modules zijn grotendeels 3D printbaar, en hebben ook nog een stuk elektronica nodig.
Ik wil er mee spelen
Dit is nog een W.I.P. zodra ze bruikbaar zijn wordt deze pagina geüpdatet. Ze worden aanspreekbaar via MQTT.
Ik wil zelf split flap displays voor thuis
Dat is leuk! en dat gaat kunnen! We (Iron en Okarin) gaan een groupbuy organiseren waarbij setjes worden verkocht om zelf split-flaps te kunnen maken. Hierbij zijn er twee opties:
| Item | Inhoud | Verwachte kosten | Opmerking |
|---|---|---|---|
| Klok setje | 5 Split-Flap modules, ESP32 gebaseerde klok controller | 65 euro | Inclusief 3D Prints |
| Losse module | 1 Split-Flap module | 10 euro | Zelf onderdelen 3D printen |
Documentatie rondom de module
W.I.P.
Bill Of Materials
De 3D geprinte BOM is als volgt:
De elektro BOM is:
| Item | Aantal | Source | Opmerking |
|---|---|---|---|
| Flip Flap PCB | 1 | Te koop via iron | |
| ATTiny404 | 1 | https://mou.sr/4h3P5Ul | |
| ULN2003A | 1 | https://nl.aliexpress.com/item/1005006626958151.html | |
| JST XH-4 (sideways) | 2 | https://nl.aliexpress.com/item/1005008933065049.html | |
| JST XH-5 (sideways) | 1 | https://nl.aliexpress.com/item/1005008933065049.html | |
| 28BYJ-48 5v motor | 1 | https://nl.aliexpress.com/item/1005008342062255.html | |
| SMD LED 0805 | 3 | https://nl.aliexpress.com/item/1005012262901249.html | Alleen voor debug lights |
| SMD Resistor 5K 0805 | 4 | https://nl.aliexpress.com/item/1005009924333315.html | 3x voor debug leds |
| SMD Capacitor 1nF 0805 | 1 | https://nl.aliexpress.com/item/1005012248567574.html | |
| 3x1 N35 magnet | 2 | https://nl.aliexpress.com/item/1005010132819665.html | 3x2 is ook goed |
| A3144 HAL Sensor | 1 | https://nl.aliexpress.com/item/1005007195591707.html | |
| JST XH-4 Kabel | 1 | https://nl.aliexpress.com/item/4001353071671.html | 4p 2.54mm reverse direction |
